Подбор осушителя воздуха для промышленного компрессора

Осушитель воздуха — важный элемент компрессорной системы. Его основная задача заключается в удалении влаги из сжатого воздуха. Это позволяет предотвратить коррозию трубопроводов, отказ пневматического оборудования и снижение качества технологических процессов. Правильный подбор осушителя воздуха для компрессора влияет на долговечность всей пневмосети и стабильность работы подключенных инструментов.

Из статьи вы узнаете, как подобрать осушитель воздуха для компрессора, на какие параметры стоит ориентироваться и что делать, чтобы избежать ошибок.

Для чего нужен осушитель воздуха

Основная функция осушителя заключается в удалении влаги из сжатого воздуха, которая образуется из-за конденсации водяных паров при сжатии.

Почему важно устанавливать осушитель:

Защита оборудования. Влага в пневмосети приводит к коррозии внутренних стенок трубопроводов, повреждению клапанов, цилиндров и прочих компонентов. Со временем это снижает эффективность всей системы и увеличивает риск аварийных поломок.
Качество технологических процессов. При работе с краской, электроникой, пищевыми продуктами или медикаментами чистота воздуха имеет критическое значение. Даже минимальное присутствие влаги способно испортить продукцию или повредить чувствительное оборудование.
Стабильность работы пневмоинструмента. Влажный воздух снижает ресурс пневматических инструментов, ухудшает их точность и скорость работы.
Снижение расходов на обслуживание. Установка качественного осушителя предотвращает появление конденсата в ресиверах, трубопроводах и конечном оборудовании. В результате сокращается количество аварийных ремонтов и непредвиденных расходов.
Энергоэффективность системы. При наличии осушителя компрессор работает в более стабильных условиях. За счет этого снижаются энергозатраты. Оборудование сокращает количество пусков и остановок.

Таким образом, осушитель нужен не только для продления срока службы оборудования, но и для обеспечения высокого качества конечного продукта, снижения затрат на ремонт и повышения общей эффективности системы.

Типы осушителей для компрессоров

Перед тем как приступить к подбору, важно понимать, что есть несколько типов осушителей. Каждый вид имеет свои особенности и применяется в зависимости от условий эксплуатации и требований к качеству осушенного воздуха.

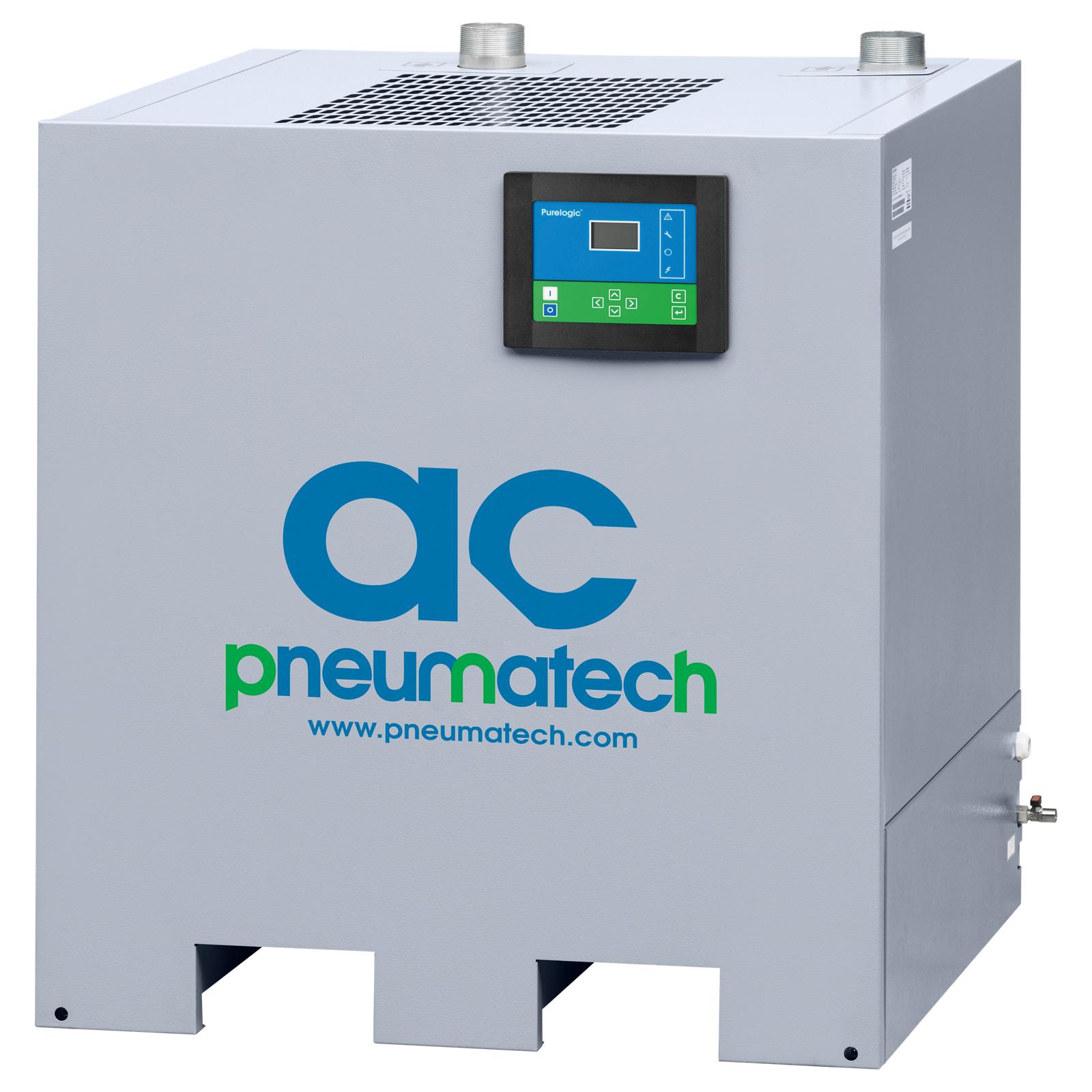

Рефрижераторные осушители

Самый распространенный вариант для промышленного использования. Принцип работы рефрижераторных осушителей заключается в охлаждении сжатого воздуха до температуры точки росы около +3°C. При охлаждении воздух теряет способность удерживать влагу, конденсат оседает, после чего удаляется через дренажную систему.

Преимущества:

низкая стоимость и минимальные затраты на обслуживание;
универсальность – подходит для большинства стандартных применений (лако-красочные работы, металлообработка, производство упаковки);
простота эксплуатации и надежность работы при стандартных температурах.

Рефрижераторные осушители не подходят для процессов, требующих максимально сухого воздуха. Эффективность падает при высоких температурах окружающей среды.

Мембранные осушители

Обеспечивают осушение за счет специальных полимерных волокон, через которые проходит воздух. Мембрана пропускает молекулы воды, отделяя влагу без использования охлаждения или химических веществ.

Преимущества мембранных осушителей:

компактные размеры — подходят для установки в ограниченных пространствах;
бесшумная работа — можно устанавливать рядом с рабочими местами;
отсутствие движущихся частей — способствует увеличению срока службы оборудования.

По сравнению с другими типами осушителей, мембранные установки отличаются меньшей производительностью. К тому же в пересчете на единицу производительности их использование обходится дороже. Оборудование подходит в основном для небольших производственных линий, лабораторий, медицинских учреждений.

Необходимо дополнить еще одним типом - коалесцентный осушитель

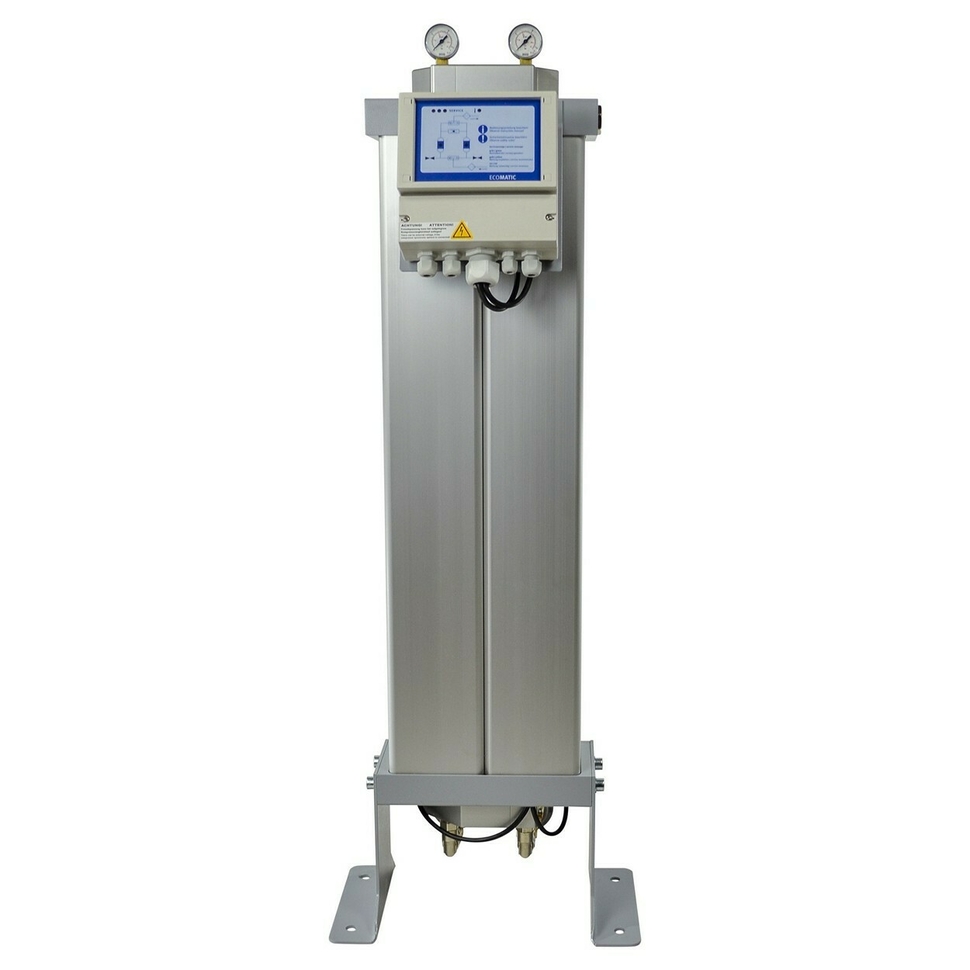

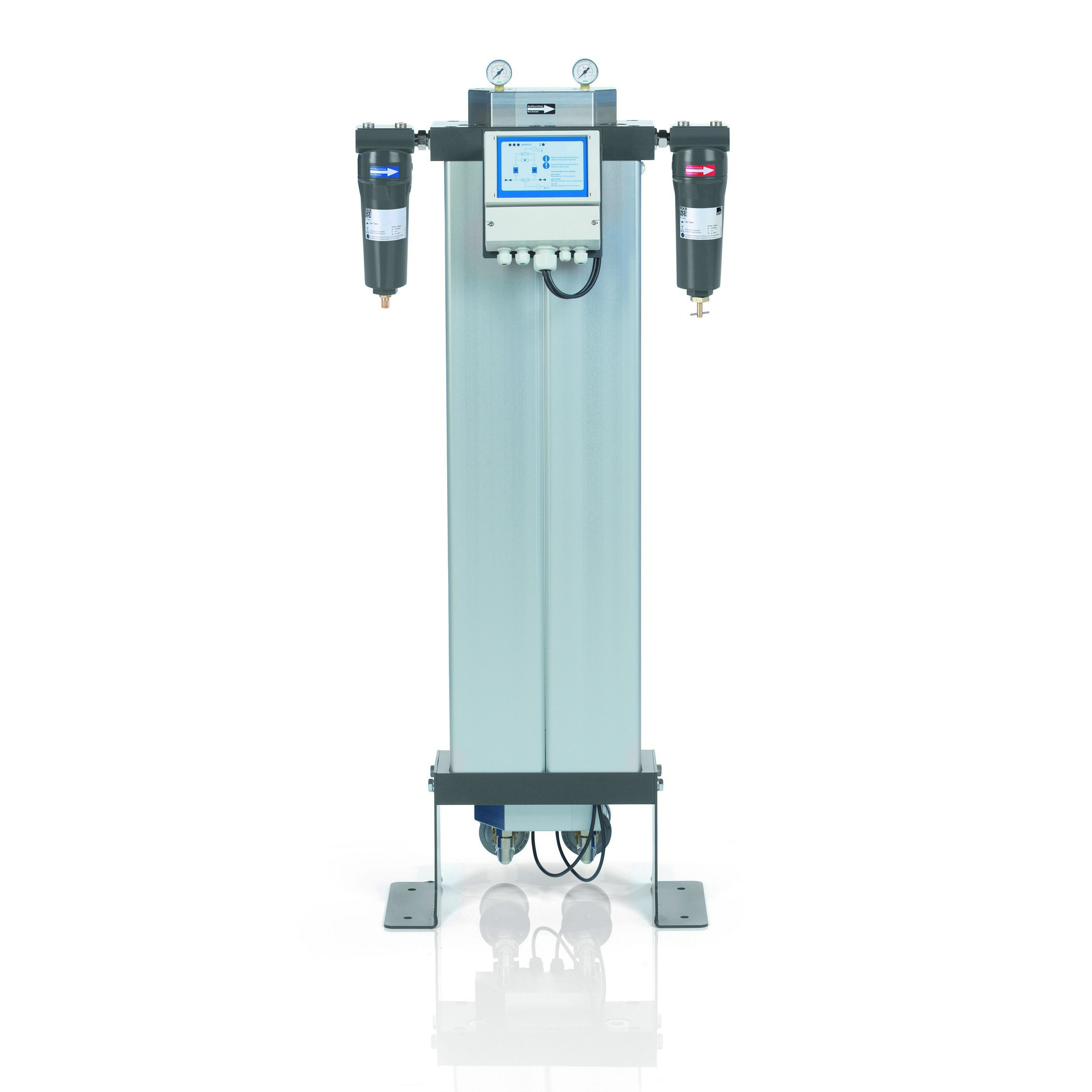

Адсорбционные осушители

Гарантируют получение крайне сухого воздуха. Работают на основе поглощения влаги посредством специальных гранулированных веществ, например, активного оксида алюминия или молекулярного сита.

Преимущества:

Обеспечивают сверхнизкое содержание влаги в воздухе. Это особенно важно для некоторых сфер: фармацевтики, электроники, лазерной резке.
Гарантируют стабильную работу в условии низкой температуры окружающей среды.
Могут работать при высоком давлении и большом расходе воздуха.

Оборудование характеризуется высоким энергопотреблением (особенно при регенерации адсорбента). Осушители требуют регулярного обслуживания и замены или регенерации адсорбирующего материала.

Критерии выбора: на что обращать внимание

Правильный выбор установок зависит от разных факторов. Важно учитывать следующие критерии:

Производительность по воздуху. Осушитель должен справляться с полным объемом производимого сжатого воздуха и иметь запас примерно 15–20% для учета возможных пиковых нагрузок.
Рабочее давление системы. У разных осушителей есть ограничения по максимальному давлению. Рефрижераторные модели обычно работают до 15 бар, тогда как адсорбционные справляются и с 40 барами.
Требуемая точка росы. Чем ниже температура точки росы, тем суше воздух на выходе. Для стандартных производств достаточно +3 – +5°C, а для электроники или химического производства может потребоваться -40°C и ниже.
Температура окружающей среды. При высокой температуре эффективность рефрижераторных осушителей может снижаться. В этом случае рекомендуется выбирать осушители с усиленным охлаждением.
Физические размеры и условия размещения. Агрегаты должны быть компактными или иметь возможность интеграции в существующую компрессорную установку. Проверяйте условия эксплуатации: температуру, влажность, наличие пыли, загрязняющих веществ в окружающем воздухе.

Чтобы понять, какими характеристиками должно обладать оборудование важно корректно рассчитать требуемую производительность с учетом условий эксплуатации прибора.

Основная формула для подбора следующая: Q = Q1 × K1 × K2 × K3

где:

Q — требуемая производительность осушителя, м³/ч
Q1 — производительность компрессора, м³/ч
K1 — поправочный коэффициент на рабочее давление
K2 — поправочный коэффициент на температуру воздуха на входе
K3 — поправочный коэффициент на температуру окружающей среды

Пример расчета

Если на производстве установлен компрессор производительностью 200 м³/ч при давлении 7 бар, температура воздуха на входе составляет 40°C, температура окружающей среды — 30°C, формула будет выглядеть так: Q = 200 × 1,0 × 1,25 × 1,0 = 250 м³/ч

Получается, что производительность осушитель должна быть не меньше 250 м³/ч. Также стоит закладывать возможности для расширения. При росте потребностей пневмосети потребуется осушитель с большей производительностью.

В заключение

Выбирайте тип осушителя под свою задачу — для большинства случаев подойдут рефрижераторные осушители, но для особых условий потребуется мембранная модель или адсорбционный осушитель воздуха для компрессора.

Если у вас остались вопросы о том, как подобрать осушитель воздуха для компрессора, для чего он нужен или вы хотите получить персональную консультацию, обратитесь к проектным специалистам компании «Синергия» по телефону 8 (800) 100-39-42. Мы поможем выбрать надежное решение под ваши задачи, обеспечив стабильную работу компрессорного оборудования.
